● -10kV输出电压，10W输出功率
● 电压电流可控、灯丝电流可控
● 灯丝限流保护、过压电流保护
● 安全联锁、本地/远程控制
● 智能防浪涌保护电路
● 过热保护

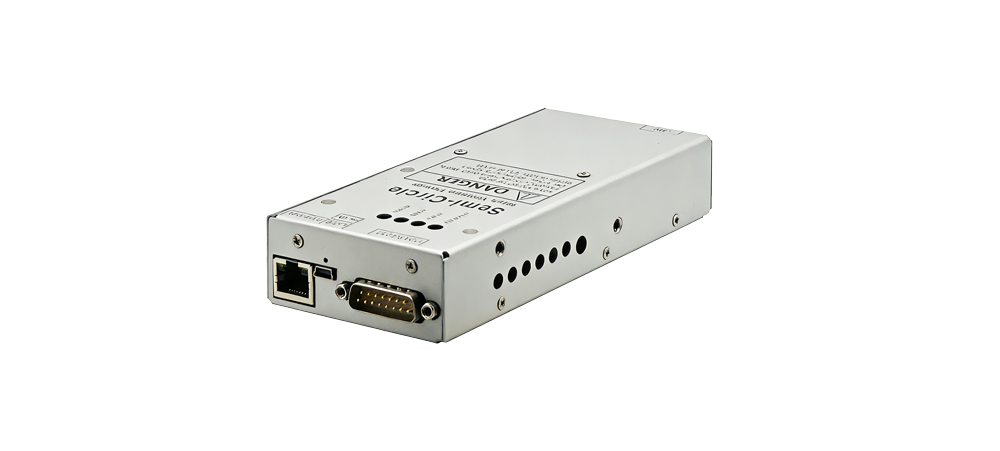

HVP10P10BN-DS 数字高压电源是X射线管专用小尺寸、小功率负压电源，采用特殊的高压封装和表面贴装技术 制造而成， 采用闭环控制电路，以提供高精度的调节射线束电流，兼具高稳定性和高精密性。管电压、管电流可控，灯丝电流可控，同时设置灯丝限流保护、过压过流保护和过温保护，具备开启浪涌抑制保护电路，可有效抑制启动电流尖峰。
典型应用
Kevex、Oxford、RTW、Superior、Varian、Trufocus等全球各个品牌的阴极接地X射线管。
| 项目 | 详细参数 |
| 输入 | 24 V DC±10%，最大电流 2.0 A |
| 输出 | 0-10KV，0-2 mA，最大功率 10W |
| 灯丝电源 | 0-4VDC，0-2A，灯丝限流可调 |
| 电压调整率 | 0.01%（负载） |
| 电流调整率 | 0.01%（负载） |
| 稳定性 | 开机半小时后，每 8 小时小于 0.05% |
| 纹波电压 | 输出额定电压条件下，纹波电压的峰值为最高输出电压的 0.3% |
| 电压电流监测 | 0V-10VDC ~ 0 -Vmax & 0 -Imax，Zout=1K Ω，精度：±1% |
| 温度稳定性 | 0.01% / °C |
| 开启浪涌峰值电流 | 典型值：0.5A，Max≤1A @25°C |
| 环境 | 运行：0-50℃，储存：-40°C to +85 °C |
| 重量 | 0.4 kg |

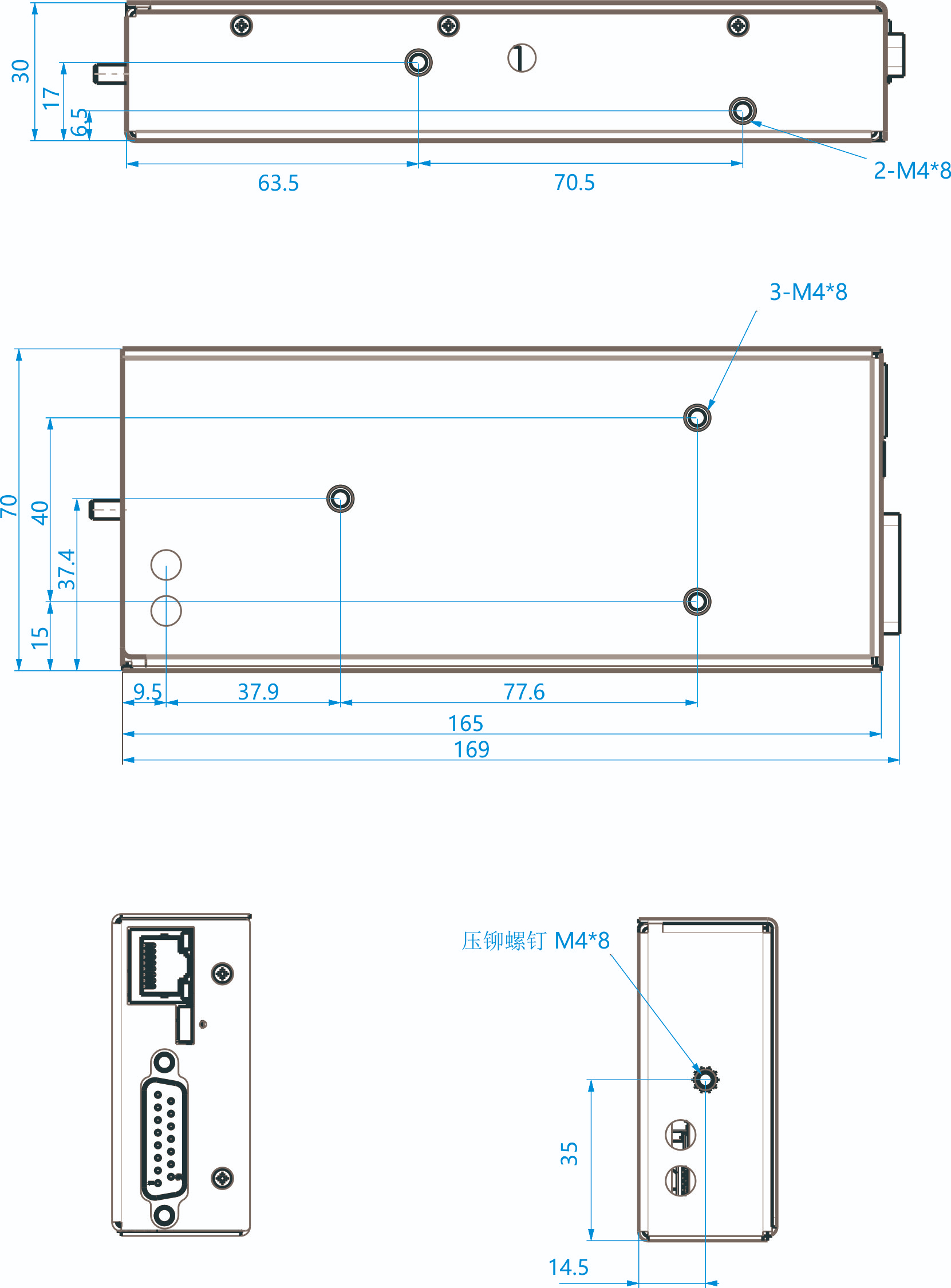

| 尺寸 | 169×70×30（mm） |
| DB15功能输入输出接口（JB4） | ||
| 1 | 电源正极输入 | 24V电源供电 |
| 2 | 电源负极输入（GND） | GND |
| 3 | TX | TX(RS232) |
| 4 | RX | RX(RS232) |
| 5 | GND | 信号返回GND |
| 6 | 高压开关状态输出 | 高压开启时，输出高电平3.3V，NPN集电极输出（上拉电阻1K） |
| 7 | 本地电压控制输出 | 0-10V可调（电位器） |
| 8 | 电压控制输入 | 0-10V对应满量程，Zin=10MΩ |
| 9 | 电压输出监控 | 0-10V对应0-Vmax，Zout=1kΩ |
| 10 | 电流输出监控 | 0-10V对应0-Imax，Zout=1kΩ |
| 11 | 灯丝电流监控 | 1V=1A，Zout=1kΩ |
| 12 | 本地电流控制输出 | 0-10V可调（电位器） |
| 13 | 电流控制输入 | 0-10V对应Imax，Zin=10MΩ |
| 14 | 高压使能输入 | 低电平开启高压 |
| 15 | 本地灯丝限流监控 | 1V=1A |

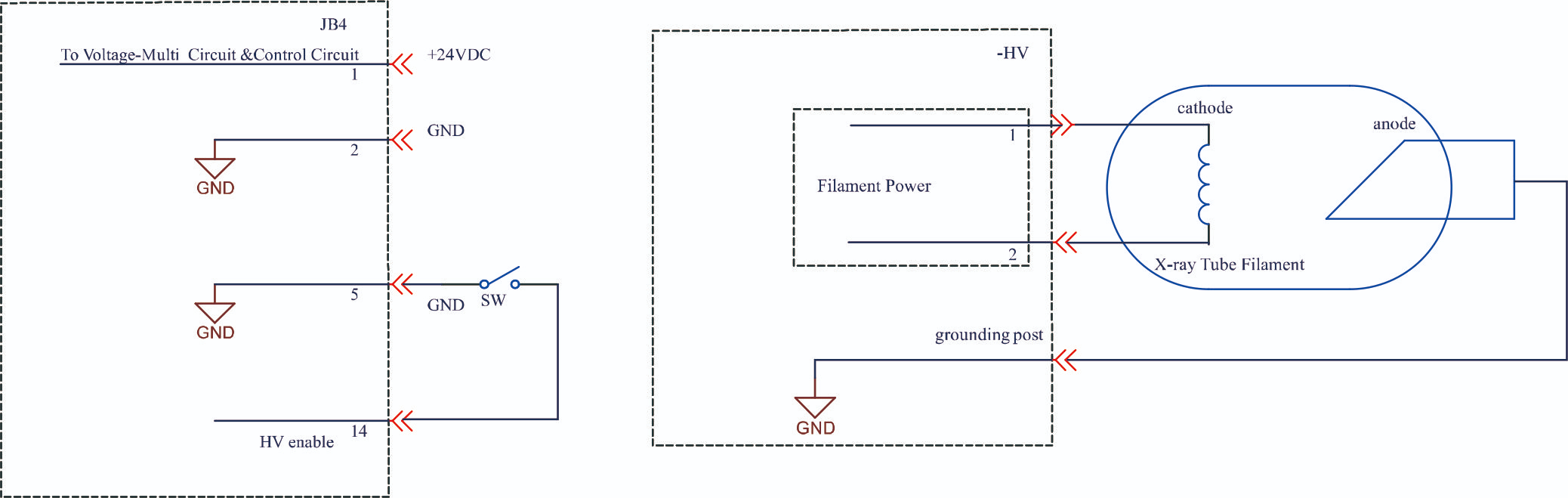

Note:
1. 高压输出为负压，接射线管阴极，阳极必须接地
2. Pin14为外部互锁，可与pin5短接实现接地，或使用外部控制电路接地，实现外部互锁
3. 为保证安全，在使用数字接口控制高压电源时，外部互锁仍需要闭合
4. 高压电源外壳应连接到大地
