● 一体化高压电源射线管
● -20KV输出电压 10W输出功率
● 电压电流可控 灯丝电流可控
● 灯丝限流保护 过压过流保护
● 安全联锁
● 本地/远程控制

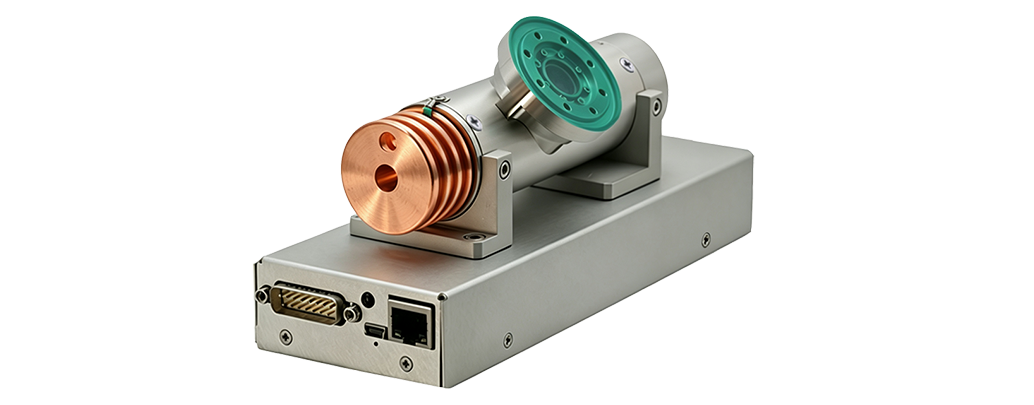

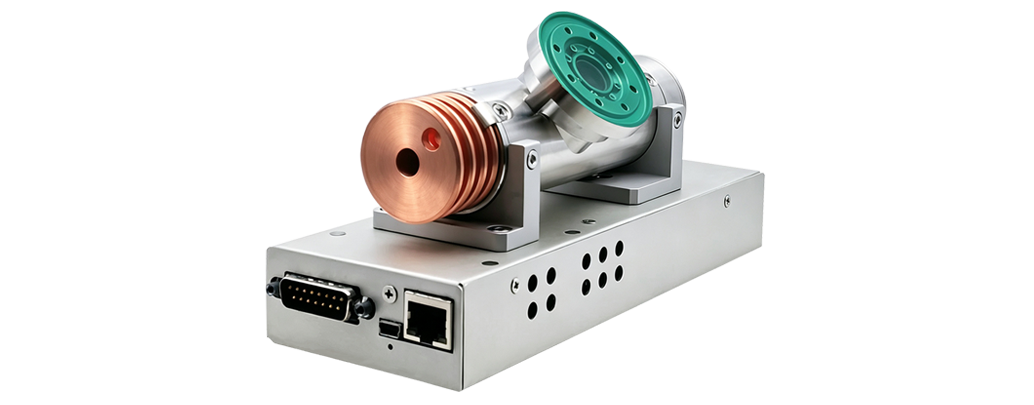

TUB0002-CS1B/2B型X射线管是一款小体积、低能多用途侧窗型 X 射线管，集成20KV数字高压电源，管体采用不锈 钢外壳封装。此X射线管可广泛应用于石油，煤矿等X荧光分析，密度分析，金属分析等，以及在线流程控制等相关科 研领域和工业部门。
应用
PVC行业检测，X荧光分析，X射线测厚，密度分析，金属分析，石油，煤矿等X荧光分析领域。
| 规格参数 | |
| 阴极电压 | -20KV (Max) |
| 管电流 | 2mA (Max) |
| 最大功率 | 10W |
| 焦点尺寸 | 1B: 1.0×1.0mm ; 2B: 0.1×0.1mm |
| 靶材 | W、Ag、Cu、Rh、Mo（可选） |
| 铍窗厚度 | 125 μm / 200 μm（可选） |
| 接地方式 | 通过高压外壳接地 |
| 冷却方式 | 强制风冷，风量大于 30 CFM，散热组件温度不得超过 60 ºC |

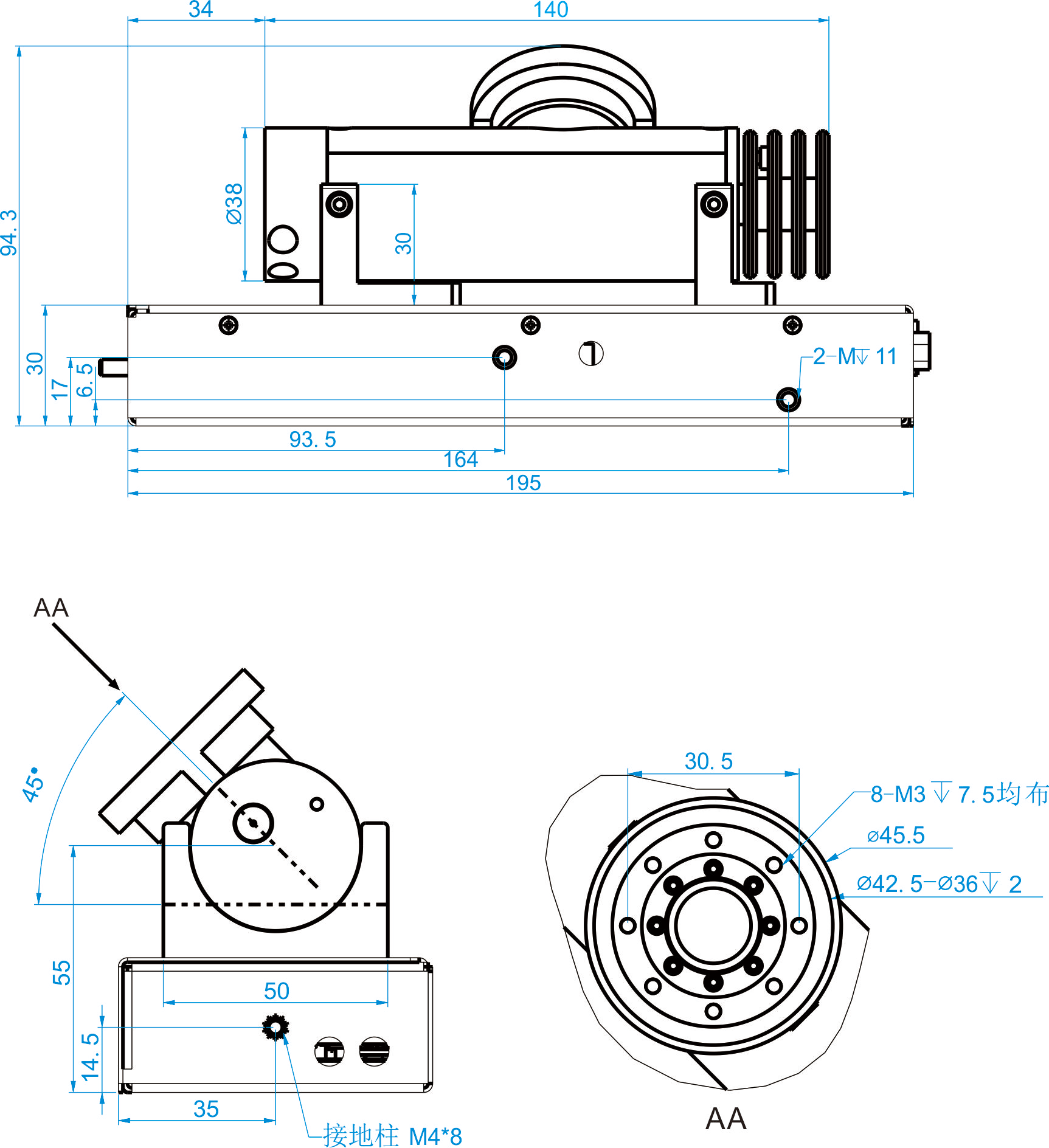

| 最大尺寸 | 195×140×φ38 |
| 重量 | 1.3 kg |
| DB15 功能输入输出接口（JB4） | ||
| 1 | 电源正极输入 | 24V 电源供电 |
| 2 | 电源负极输入（GND） | GND（接地） |
| 3 | TX | TX（RS232 通信） |
| 4 | RX | RX（RS232 通信） |
| 5 | GND | 信号返回 GND（接地） |
| 6 | 高压开关状态输出 | 高压开启时，输出高电平 3.3V，NPN 集电极输出（上拉电阻 1K） |
| 7 | 本地电压控制输出 | 0-10V 可调（通过电位器） |
| 8 | 电压控制输入 | 0-10V 对应满量程，Zin=10MΩ |
| 9 | 电压输出监控 | 0-10V 对应 0-Vmax，Zout=1KΩ |
| 10 | 电流输出监控 | 0-10V 对应 0-Imax，Zout=1KΩ |
| 11 | 灯丝电流监控 | 1V=1A，Zout=1KΩ |
| 12 | 本地电流控制输出 | 0-10V 可调（通过电位器） |
| 13 | 电流控制输入 | 0-10V 对应 Imax，Zin=10MΩ |
| 14 | 高压使能输入 | 低电平开启高压 |
| 15 | 本地灯丝限流监控 | 1V=1A |
