● 50kV输出电压，75W输出功率
● 电压电流可控、灯丝电流可控
● 灯丝限流保护、过压电流保护
● 安全联锁、本地/远程控制
● 智能防浪涌保护电路
● 支持三种接口远程固件升级

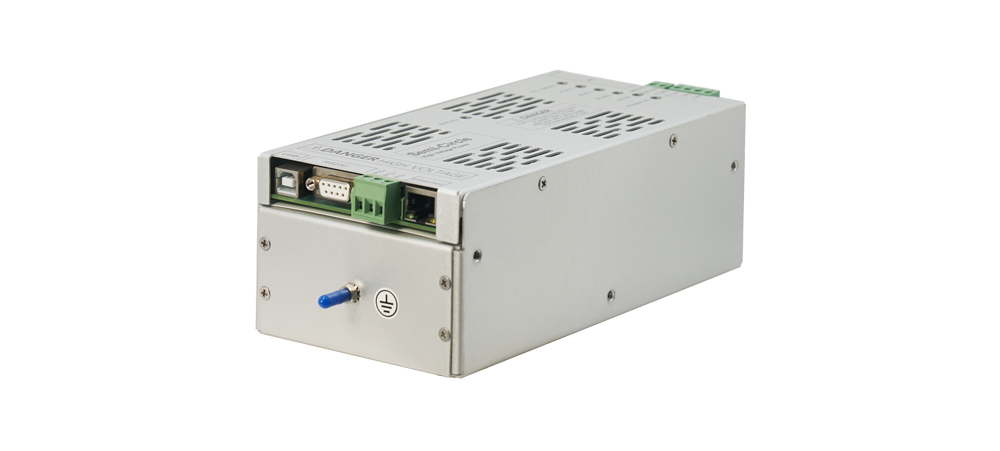

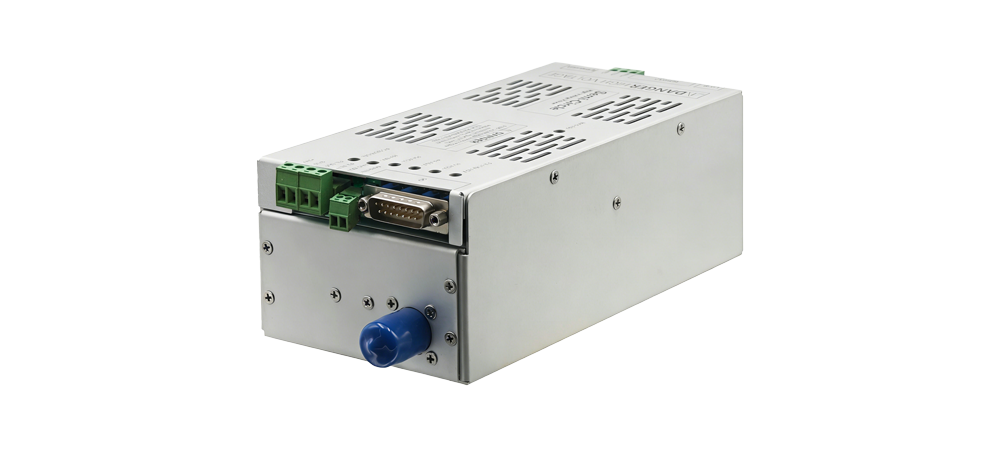

HVP50P75BT-D数字高压电源是X射线管专用小尺寸电源，采用特殊的高压封装和表面贴装技术制造而成，采用闭环控制电路，以提供高精度的调节射线束电流，兼具高稳定性和高精密性。管电压、管电流可控，灯丝电流可控，同时设置灯丝限流保护和过压过流保护，具备开启浪涌抑制保护电路，可有效抑制启动电流尖峰。同时，HVP50P75BT-D提供一路Bias偏置电压及一路PT100温度监测接口，可分别用于控制X射线管焦斑大小及X射线管温度监测。
典型应用
Kevex、Oxford、RTW、Superior、Varian、Trufocus等全球各个品牌的阴极接地X射线管。
| 项目 | 详细参数 |
| 输入 | 24 V DC±10%，最大电流 5A |
| 输出 | 0-50kV，0-2mA，最大功率 75W |
| 灯丝电源 | 0-5VDC，0-3.5A，灯丝限流可调 |
| 电压调整率 | 0.01%（负载） |
| 电流调整率 | 0.01%（负载） |
| 稳定性 | 开机半小时后，每 8 小时小于 0.05% |
| 纹波电压 | 输出额定电压条件下，纹波电压的峰值为最高输出电压的 0.1% |
| 电压电流监测 | 0V-10VDC ~ 0-Vmax & 0-Imax，Zout=1KΩ，精度：±1% |
| 温度稳定性 | 0.01% / °C |
| 开启浪涌峰值电流 | 典型值：3.5A，Max≤5A @25°C |
| 环境 | 运行：0-50℃，储存：-40°C to +85°C |
| 重量 | 2.3kg |

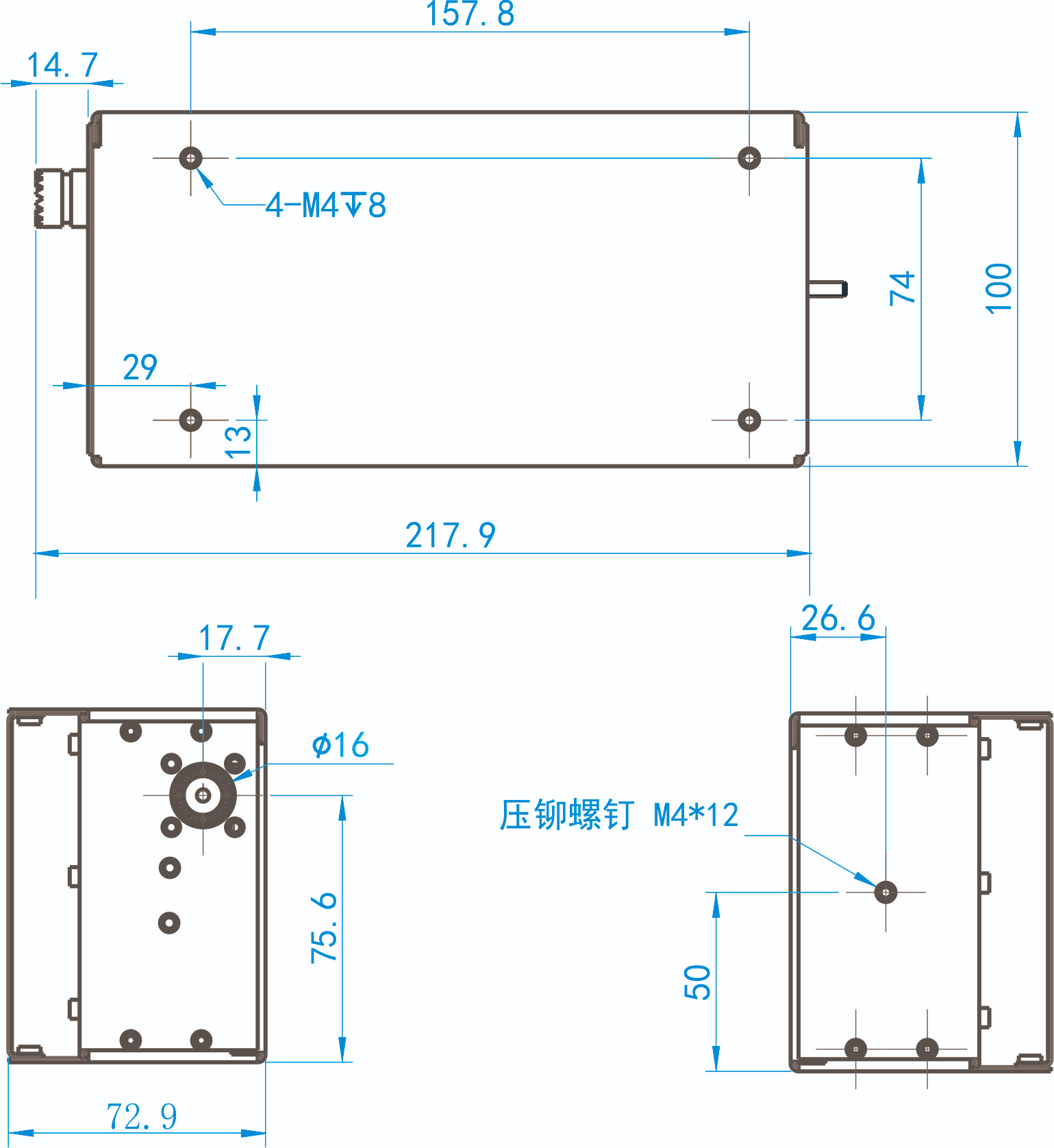

| 尺寸 | 217.9 X 75.6 X 100 (mm) |

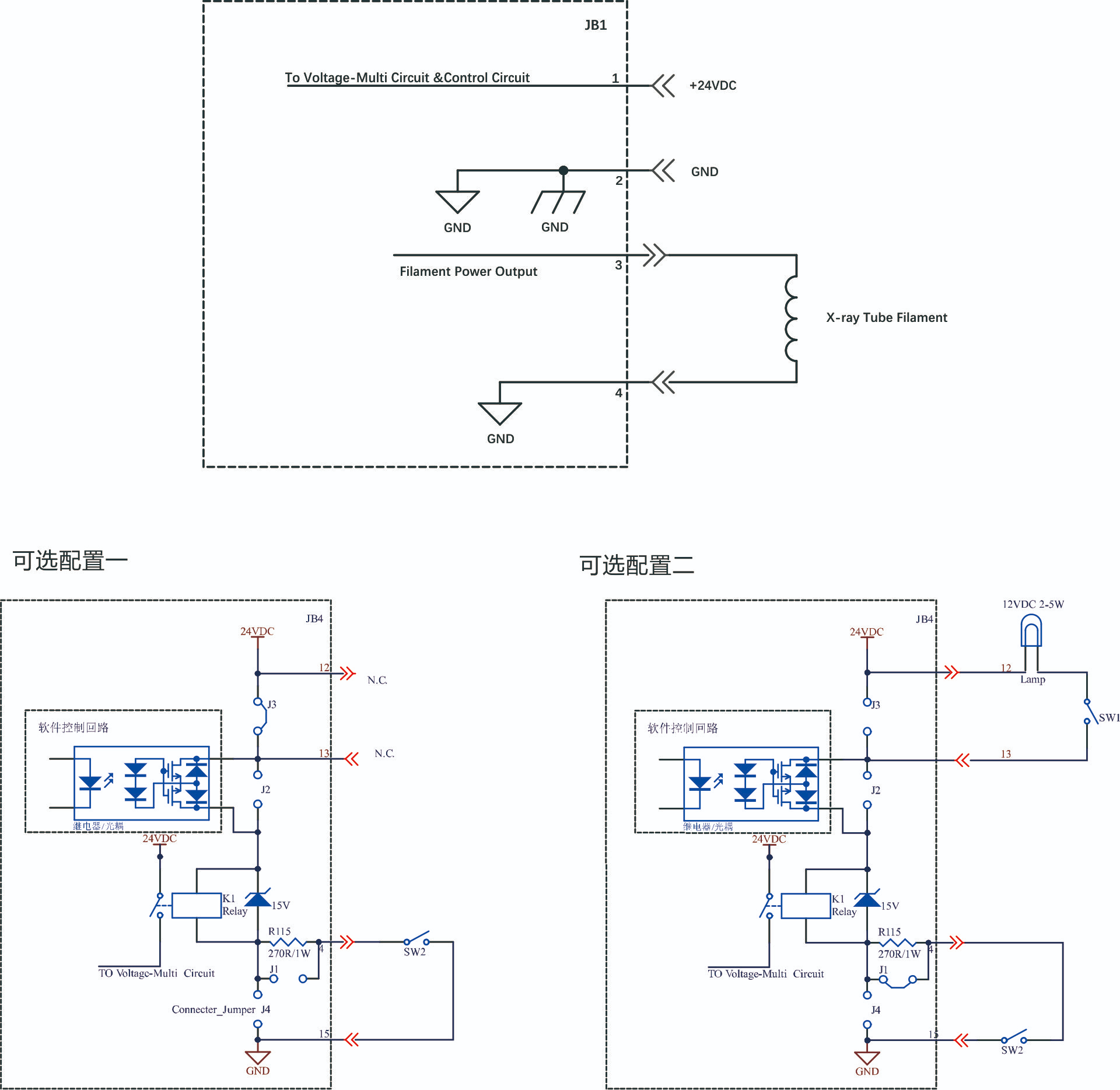

电源输入接口（JB1 1-2） | ||
| 1 | 24VDC | 24 VDC @ 5A（最大值） |
| 2 | 24VDC Return（GND） | GND（接地） |
灯丝输出接口（JB1 3-4） | ||
| 1 | 灯丝电源输出（+） | 5VDC @3.5A（最大值） |
| 2 | 灯丝电源输出（-） | GND（灯丝接地） |
DB15 功能输入输出接口表 | ||
| 1 | 监控 GND | 监控信号返回 GND |
| 2 | 电压输出监控 | 0-10V 对应 0 - 满量程，Zout=1KΩ |
| 3 | 电流输出监控 | 0-10V 对应 0 - 满量程，Zout=1KΩ |
| 4 | 互锁输出 | 接地使能高压 |
| 5 | 10VDC 参考电压输出 | 最大输出电流 1mA |
| 6 | 灯丝电流监控 | 1V=1A，Zout=1KΩ |
| 7 | 电压控制输入 | 0-10V 对应满量程，Zin=10MΩ |
| 8 | 本地电压控制输出 | 0-10V 可调（电位器） |
| 9 | 灯丝限流设置端 | 1 volt = 1 A |
| 10 | 电流控制输入 | 0-10V 对应 Imax，Zin=10MΩ |
| 11 | 本地电流控制输出 | 0-10V 可调（电位器） |
| 12 | NC（互锁输出 24V） | 可选配置 |
| 13 | NC（互锁回路输入） | 可选配置 |
| 14 | 灯丝预热电流设置端 | 1 volt = 1 A |
| 15 | 互锁输入 | 互锁（GND） |
PT100 输入接口（JB7） | ||
| 1 | RTD- | 三线制负端 |
| 2 | RTD+ | 三线制正端 |
| 3 | RTD+ | 三线制正端 |
Note:
1.出厂默认断开J1，在需要连接安全指示灯时，需跳接J1
2.跳接J1时，不可直接将Pin4与GND直接连通，否则将会损坏高压。
3.J3默认跳接，可断开使用外部开关进行控制，也可直接从13脚引入外部电源(+12V)实现外部互锁控制。
4.为保证安全，在使用数字接口控制高压电源时，外部互锁仍需要闭合。
5.高压电源外壳应连接到大地。
