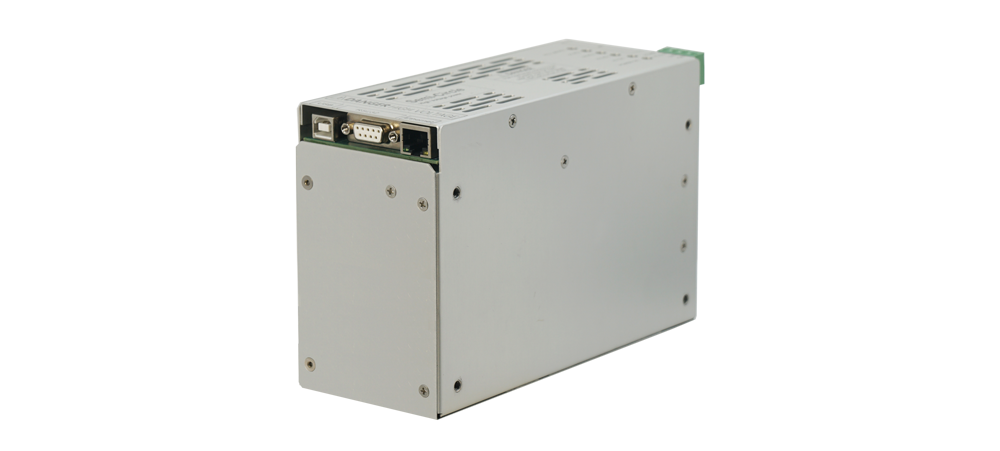

HVP50P75-M高压电源是X射线管专用小尺寸电源，采用特殊的高压封装和表面贴装技术制造而成，采用闭环控制电路，以提供高精度的调节射线束电流，兼具高稳定性和高精密性。管电压、管电流可控，灯丝电流可控，同时设置灯丝限流保护和过压过流保护，具备开启浪涌抑制保护电路，可有效抑制启动电流尖峰。
典型应用
Kevex、Oxford、RTW、Superior、Varian、Trufocus等全球各个品牌的阴极接地X射线管。
| 项目 | 规格参数 |
| 输入 | 24VDC±10%，最大电流5.0A |
| 输出 | 0-50kV，0-2mA，最大功率75W |
| 灯丝电源 | 0-5VDC，0-3.5A，灯丝限流可调 |
| 电压调整率 | 0.01%（负载） |
| 电流调整率 | 0.01%（负载） |
| 稳定性 | 开机半小时后，每8小时小于0.05% |
| 纹波电压 | 输出额定电压条件下，纹波电压的峰值为最高输出电压的0.1% |
| 电压电流监测 | 0V-10VDC ~ 0-Vmax & 0 -Imax，Zout=1 kΩ 精度：±1% |
| 温度稳定性 | 0.01% / °C |
| 开启浪涌峰值电流 | 典型值 ：3.5A Max≤5A @25°C |
| 环境 | 运行：0-50℃，储存：-40°C to +85 °C |
| 重量 | 3.1kg |

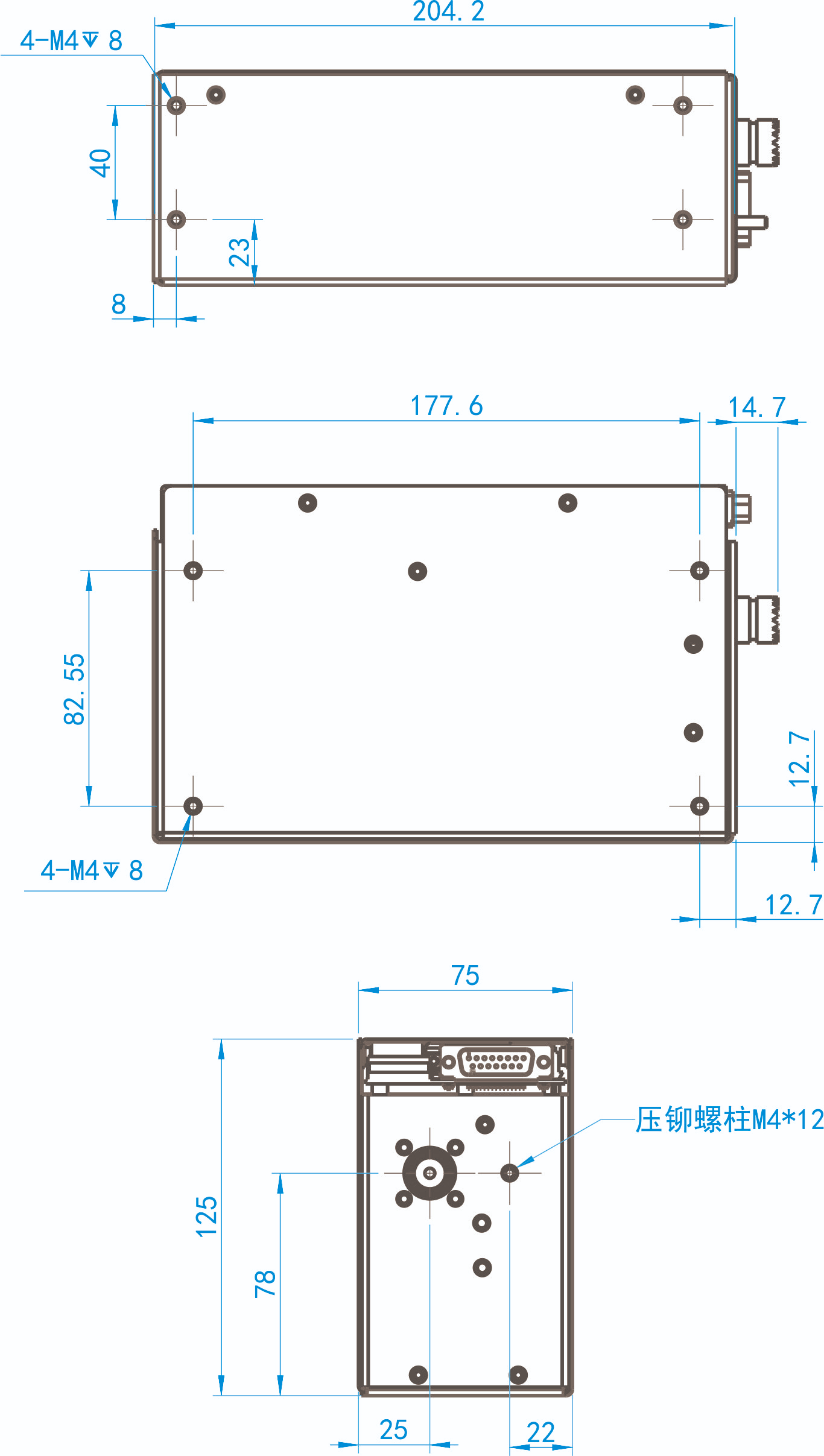

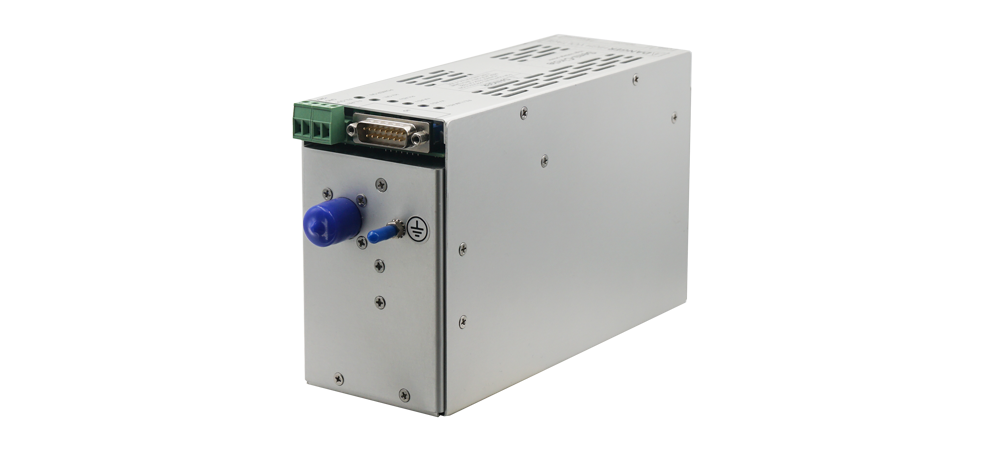

| 尺寸 | 204.2×75×125（mm） |
| 电源输入接口（JB1 1-2） | ||
| 1 | 24VDC | 24VDC@5A, Max |
| 2 | 24VDC Return (GND) | GND |
| 灯丝输出接口（JB1 3-4） | ||
| 1 | 灯丝电源输出（+） | 5VDC @3.5A Max |
| 2 | 灯丝电源输出（-） | GND(灯丝) |
| DB15功能输入输出接口（JB4） | ||
| 1 | 监控GND | 监控信号返回GND |
| 2 | 电压输出监控 | 0-10V对应0-Vmax，Zout=1kΩ |
| 3 | 电流输出监控 | 0-10V对应0-Imax，Zout=1 kΩ |
| 4 | 互锁输出 | 接地使能高压 |
| 5 | 10VDC参考电压输出 | 最大输出电流1mA |
| 6 | 灯丝电流监控 | 1V=1A，Zout=1 kΩ |
| 7 | 电压控制输入 | 0-10V对应 Vmax ，Zin=10MΩ |
| 8 | 本地电压控制输出 | 0-10V可调（电位器） |
| 9 | 灯丝限流设置端 | 1volt = 1A |
| 10 | 电流控制输入 | 0-10V对应Imax，Zin=10MΩ |
| 11 | 本地电流控制输出 | 0-10V可调（电位器） |
| 12 | NC（互锁输出24V） | （可选配置） |
| 13 | NC（互锁回路输入） | （可选配置） |
| 14 | 灯丝预热电流设置端 | 1volt = 1A |
| 15 | 互锁输入 | GND（互锁） |

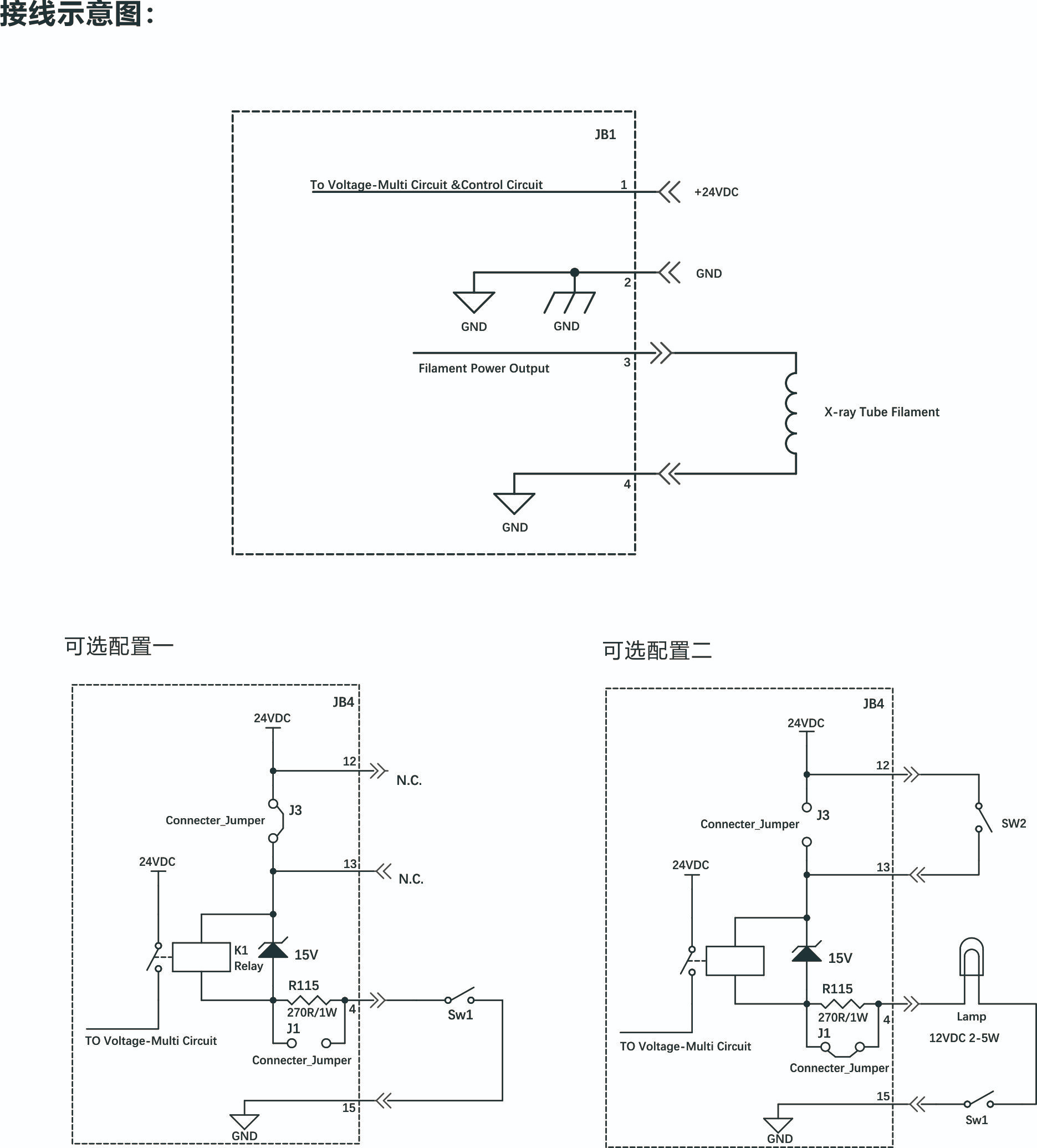

Note:
1.出厂默认断开J1，在需要连接安全指示灯时，需跳接J1
2.跳接J1时，不可直接将Pin4与GND直接连通，否则将会损坏高压。
3.J3默认跳接，可断开使用外部开关进行控制，也可直接从13脚引入外部电源(+12V)实现外部互锁控制。
4.为保证安全，在使用数字接口控制高压电源时，外部互锁仍需要闭合。
5.高压电源外壳应连接到大地。
